JZJ2S系列罗茨水环真空机组

作者:admin发布时间:2019-05-04

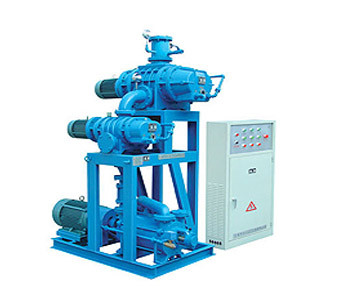

JZJ2S系列罗茨水环真空机组


 JZJ2S系列罗茨水环机组是由ZJ型罗茨泵作为主抽泵,双级水环泵或罗茨--水环机组作为前级泵组成的抽气机组。它除了可以用来抽除一般气体外,还可以抽吸含有水分或少量灰尘的气体。即与一般机械真空泵相比,不怕油污染,不怕水气及微尘,而与一般的水环式真空泵相比,具有真空度高以及在高真空度工况下抽速大的特点。
  罗茨泵-水环泵真空机组广泛地用于化工、电子、机械、制药、食品升华干燥、高空模拟试验等的抽真空系统中。
罗茨水环真空机组的选择:
  罗茨真空机组在一般情况下,选用水环泵作为前级泵比其它真空泵更为有利,这主要是由于它能够抽除大量的可凝性蒸汽,特别是当气镇油封机械真空泵排除可凝性蒸汽能力不够,或使用的溶剂能使泵油恶化而影响性能,或者是真空系统不允许油污染的时候更为明显。在选择真空机组时,一般需要真空机组的极限真空度要高于工作真空度半个到一个数量级以上才能满足使用要求。

罗茨水环真空机组大致有如下几种类型:

罗茨泵+水环泵:机组中水环泵的作用是造成罗茨泵所需的预备真空,一般情况,单级水环泵极限真空度不高,而目前我国生产的罗茨泵要求的预真空又较高,故实际上不用单级水环泵作为罗茨泵的前级泵,而用能提高极限真空度的双级水环泵作为前级泵使用,采用双级水环泵,还可以提高机组的极限真空度。
罗茨泵+罗茨泵+水环泵:一台罗茨泵的极限真空度是较低的,特别是当它与水环泵组合运行时,使用范围受到限制,整个机组的极限真空度可能更低,但若用两台罗茨泵串联再与水环泵组合,就能大大提高机组的极限真空度。
罗茨泵+罗茨泵+罗茨泵+水环泵:如两台罗茨泵+水环泵的方式还不能满足真空度要求时,可再加一级罗茨泵,此类罗茨水环真空机组在真空冷冻干燥等高真空工艺中得到了广泛地应用。


型号表示方法
如:JZJ2S1200---4.2.1
J为机组的第一个字母。ZJ为主泵为罗茨真空泵。2S为初级泵为双级水环泵。1200为主泵(罗茨泵)抽速L/s。4.2.1为抽速配比代号。



JZJ2S系列罗茨--水环真空机组技术规格:



机组型号 主泵 前级泵 抽速
(L/S)
极限压力(Pa) 总功率
(Kw)
JZJ2S30-1 ZJ30 2SK-1.5 30 2.67×102 4.75
JZJ2S70-2 ZJ70 2SK-1.5 70 2.67×102 5.5
JZJ2S70-1 ZJ70 2SK-3 70 2.67×102 9
JZJ2S150-2 ZJ150 2SK-3 150 2.67×102 10.5
JZJ2S150-1 ZJ150 2SK-6 150 2.67×102 18
JZJ2S300-2 ZJ300 2SK-6 300 2.67×102 19
JZJ2S300-1 ZJ300 2SK-12 300 2.67×102 26
JZJ2S600-2A ZJ600 2SK-12 600 2.67×102 27.5
JZJ2S600-2B ZJ600 2SK-20 600 2.67×102 42.5
JZJ2S70-2.1 ZJ70 ZJ30、2SK-1.5 70 6.7×10 6.25
JZJ2S150-2.1 ZJ150 ZJ70、2SK-3 150 6.7×10 12
JZJ2S300-2.1 ZJ300 ZJ150、2SK-6 300 6.7×10 22
JZJ2S600-2.1 ZJ600 ZJ300、2SK-12 600 6.7×10 31.5
JZJ2S150-4.1 ZJ150 ZJ30、2SK-1.5 150 6.7×10 7.75
JZJ2S300-4.2 ZJ300 ZJ70、2SK-1.5 300 6.7×10 9.5
JZJ2S300-4.1 ZJ300 ZJB70、2SK-3 300 6.7×10 13
JZJ2S600-4.2 ZJ600 ZJB150、2SK-3 600 6.7×10 16
JZJ2S600-4.1 ZJ600 ZJB150、2SK-6 600 6.7×10 23.5
JZJ2S1200-4.2 ZJ1200 ZJB300、2SK-6 1200 6.7×10 30
JZJ2S1200-4.1 ZJ1200 ZJB300、2SK-12 1200 6.7×10 37
JZJ2S2500-4.2A ZJ2500 ZJB600、2SK-12 1200 6.7×10 44.5
JZJ2S2500-4.1B ZJ2500 ZJB300、2SK-20 1200 6.7×10 59.5
JZJ2S300-4.2.1 ZJ300 ZJ70、ZJB30、2SK-1.5 300 5×10-1 10.25
JZJ2S600-4.2.1 ZJ600 ZJ150、ZJB70、2SK-3 600 5×10-1 17.5
JZJ2S1200-4.2.1 ZJ1200 ZJ300、ZJB150、2SK-6 1200 5×10-1 33
JZJ2S2500-4.2.1 ZJ2500 ZJ600、ZJB300、2SK-12 2500 5×10-1 48.5
