特点：
1、转速高、体积小、重量轻。
2、设有消音装置，噪音低。
3、设有停泵防回油装置，再次启动方便。
4、设有气镇阀，可抽除少量水蒸气。
5、排气口设有油雾捕集器，可避免环境污染。
6、可选用单相电动机
因为2XZ系列旋片式真空泵有上述特点，所以特别适用于试验室、科研作为试验用真空泵。

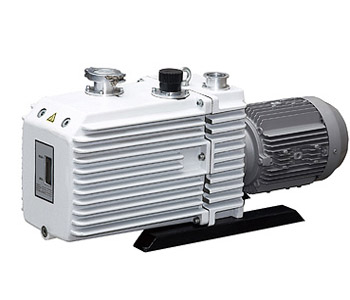

2XZ系列直联式旋片真空泵技术规格：
|
型号 |
抽速 (L/S) |
极限分压强(Pa) |
转速 (r.p.m) |
电机功率(Kw) | 进气口直径(mm) |
泵油温升 (℃) |
用油量 (L) |
重量 (Kg) |
噪音 (dB) |
|
| 气镇关 | 气镇开 | |||||||||
| 2XZ-0.25 | 0.25 | ≤6x10-1 | ≤6 | 1400 | 0.12 | 10 | ≯40 | 0.3 | 11 | <60 |
| 2XZ-0.5 | 0.5 |
≤6x10-2 |
≤1.3 |
1400 | 0.18 | 13 | ≯40 | 0.42 | 13 | <60 |
| 2XZ-1 | 1 | 1400 | 0.25 | 13 | ≯40 | 0.42 | 14 | <60 | ||
| 2XZ-2 | 2 | 1400 | 0.37 | 13 | ≯45 | 0.48 | 20 | <65 | ||
| 2XZ-4 | 4 | 1400 | 0.55 | 19 | ≯45 | 0.55 | 22 | <65 | ||
| 2XZ-8 | 8 | 1410 | 1.1 | 19 | ≯55 | 0.7 | 55 | <70 | ||
注：1、一般情况下，所配电机均为三相异步电动机。
2、如需配单相电机，必须在订货时注明。

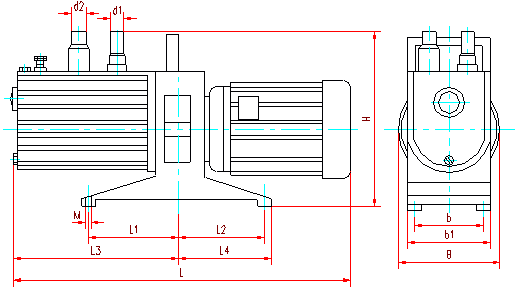

2XZ系列直联式旋片真空泵安装尺寸：
|
型号
|
L
|
L1
|
L2
|
L3
|
L4
|
B
|
b
|
b1
|
d1
|
d2
|
M
|
H
|
|
2XZ-0.25
|
400
|
80
|
110
|
175
|
125
|
125
|
74
|
104
|
10
|
23
|
M6
|
224
|
|
2XZ-0.5
|
445
|
95
|
125
|
215
|
140
|
125
|
86
|
116
|
13
|
23
|
M6
|
256
|
|
2XZ-1
|
445
|
95
|
125
|
215
|
140
|
125
|
86
|
116
|
13
|
23
|
M6
|
256
|
|
2XZ-2
|
478
|
135
|
135
|
223
|
150
|
148
|
96
|
126
|
19
|
23
|
M6
|
277
|
|
2XZ-4
|
518
|
135
|
135
|
263
|
150
|
148
|
96
|
126
|
19
|
23
|
M6
|
277
|
|
2XZ-8
|
575
|
110
|
110
|
450
|
125
|
185
|
150
|
185
|
32
|
23
|
φ9
|
315
|
