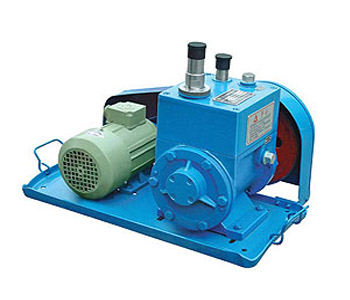

2X系列旋片式真空泵

作者:admin发布时间:2019-04-21

 2X系列旋片式真空泵是用来对密封容器抽除气体而获得真空的基本设备。


  2X系列真空泵可单独使用,亦可作为增压泵、扩散泵、分子泵及钛泵的前级泵使用。可供真空镀膜、真空热处理、真空浇注、电子管、灯泡、热水瓶等的排气。医疗卫生和实验室,亦可配备此泵。
  注意:该泵不宜抽除含氧过高、有害、有爆炸性、对金属有腐蚀性、对真空油起化学反应、含颗粒尘埃的气体,也不能用来把气体从一个容器送到另一个容器作输送泵。设有掺气阀时,可抽送适量可凝性气体。

2X系列双级旋片真空泵技术规格:



型号 2X-2 2X-4 2X-8 2X-15 2X-30A 2X-70A
极限分压强(Pa) <6x10-2(<5x10-4 torr)
极限全压强(Pa) <2.66(<2x10-2 torr)
抽速(L/s) 2 4 8 15 30 70
电机功率(kW) 0.37 0.55 1.1 2.2 3 5.5
进气口直径(mm) 25 28(25) 34(40) 36 65 80
冷却方式 自然风冷 水冷
注油量 0.35 0.55 0.6 4.2 3.2 5
重量(kg) 40 60 78 128 231 375

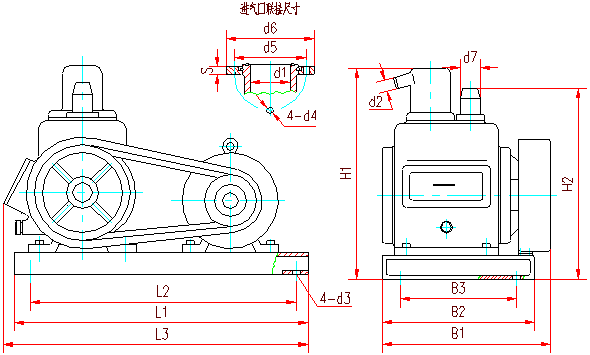

2X系列双级旋片真空泵安装尺寸:



代号
H1
H2
L1
L2
L3
B1
B2
B3
d1
d2
d3
d4
d5
d6
d7
2X-2
348
326
460
400
460
280
260
170
φ25
φ29
φ7
/
/
/
φ29
2X-4
375
360
520
480
533
300
260
200
φ25
φ28
φ11
/
/
/
φ28
2X-8
408
403
560
520
593
328
280
210
φ40
φ44
φ11
/
/
/
φ44
2X-15
540
490
775
736
792
531
495
364
φ36
G2.5"
φ14
φ7
φ70
φ85
/
2X-30A
540
540
780
730
780
500
390
340
φ63
G2.5"
φ16
φ9
φ105
φ125
/
2X-70A
692
675
908
848
908
650
530
470
φ80
G3"
φ20
φ9
φ125
φ145
/
